機械抓斗

  • 單繩懸掛式抓斗
  • 單繩懸掛式抓斗

單繩懸掛式抓斗

產品描述:主要通過特制鎖扣裝置,使鋼絲繩輪流起到支持與開閉的作用,繩索與開閉繩共用一根鋼絲繩來實現抓斗的升降動作,需要啟閉裝置配合來完成,其卷繞結構較為簡單,其缺點為生產效率略低,大量裝卸作業時很少采用。
服務熱線:137-9383-8267
立即咨詢

一、適用對象

適用于只有一個起升卷筒(單鉤)的各類起重機上,其開閉機構新穎、裝卸料時開閉自如,整機使用拆卸方便,適用水下陸上作業,進行抓取、堆積。

二、單繩懸掛式抓斗注意事項

單繩懸掛式抓斗無法空中張合,手拉式和遙控式可以實現在空中打開。

三、 結構組成。

組成一般由吊梁(環)、鋼絲繩、滑桿、上承梁、滑架組、下乘梁、撐桿、斗部。

四、單繩懸掛式抓斗工作原理

其開閉主要是彈性元件、滑架、鎖鉤等配合運動。抓取時,張開的抓斗降到物料上后,鋼絲繩繼續下降使滑架下滑,由于滑架上彈簧的作用,使爪子扣在鉤口上,操作人員提升滑架使下橫梁上升,顎板閉合。卸料時,滿載斗被送到卸料場地的料堆或地面上,鋼絲繩繼續下降,使滑架下滑一段距離,鉤口對爪子的壓力立即失去,在頭部上壓彈簧的作用下,爪子旋轉脫開鉤口,司機再度起升,在下橫梁和物料自重作用下逐漸使顎板張開。

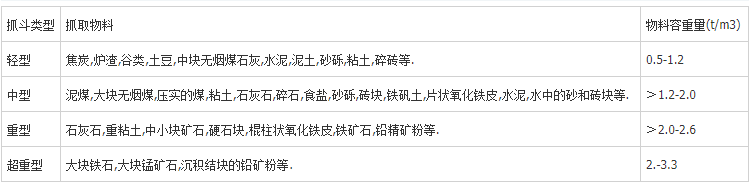

五、可抓取物料分類表:

單繩抓斗可抓取物料分類表

六、單繩懸掛式抓斗作業過程步驟:

主要是依靠抓斗滑移塊、凸塊、凹槽以及頂針相互作用來完成裝卸料過程。

1、先從抓斗打開放在物料上面開始,由于重力作用,滑移塊下降,凸塊被頂針頂成約30°角;

2、提鋼絲繩,整個滑移塊順著導軌上移,移動一小塊距離之后凸塊與凹槽銜接(凸塊再次小角度旋轉),帶動整個下承梁上移,完成抓斗關閉抓料;

3、卸料時,釋放鋼絲繩,此時抓斗底部先接觸支撐面,由于重力作用,滑移塊下降,凸塊被頂針頂成水平方向(抓斗沒有打開);

4、提鋼絲繩,滑移塊上移,凸輪被凹槽擋至垂直狀,處于導軌外兩側,于是滑移座與下承梁分離,向上趨接上承梁,抓斗在離開地面瞬間由于重量作用,斗瓣打開卸料;

5、卸完料的抓斗在空中處于打開狀態,放在物料上面,滑移塊下降,凸輪被頂針頂成約30°角,完成一個抓取過程。

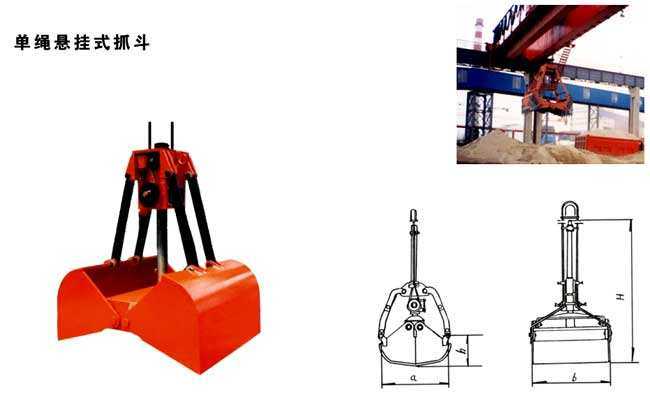

七、單繩懸掛式抓斗產品設計圖片

單繩抓斗設計圖片圖紙

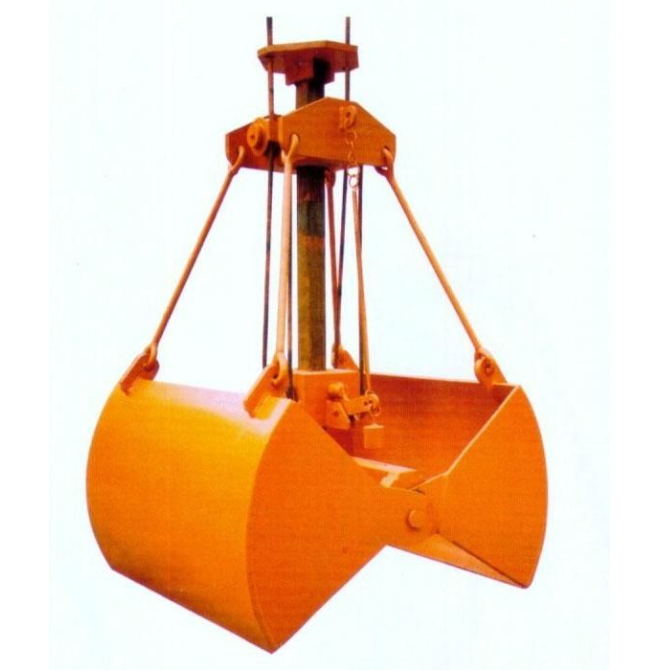

八、單繩懸掛式抓斗產品圖片

單繩抓斗

九、單繩懸掛式抓斗使用注意事項:

1、抓斗在啟動前,先確認作業場地所有人員是否在安全范圍內,以防發生意外危險;

2、操作使用抓斗時,操作人員應坐在駕駛室內,不得擅自離開工作崗位;

3、對其零部件要經常進行檢查,如發現有受損或磨損等,應立即上報并進行更換;

4、在維護保養前,要正確確認關閉開關,以免造成其意外滑動;

5、抓斗作業時,避免出現迅速轉向、快速上提及突然停止,這些動作對抓斗的損害是非常大的;

6、鋼絲繩應經常進行檢查,如發現有問題應及時進行處理。

十、采購須知:

1、請告知工程師配用于起重機械噸位及使用條件環境;

2、抓取物料的明細及物料重量;

3、提供抓斗尺寸或者圖紙,確實抓斗選型要求;

4、工業環境及材質要求;

5、其他特殊要求。
