一、產品適用對象及作業形式。

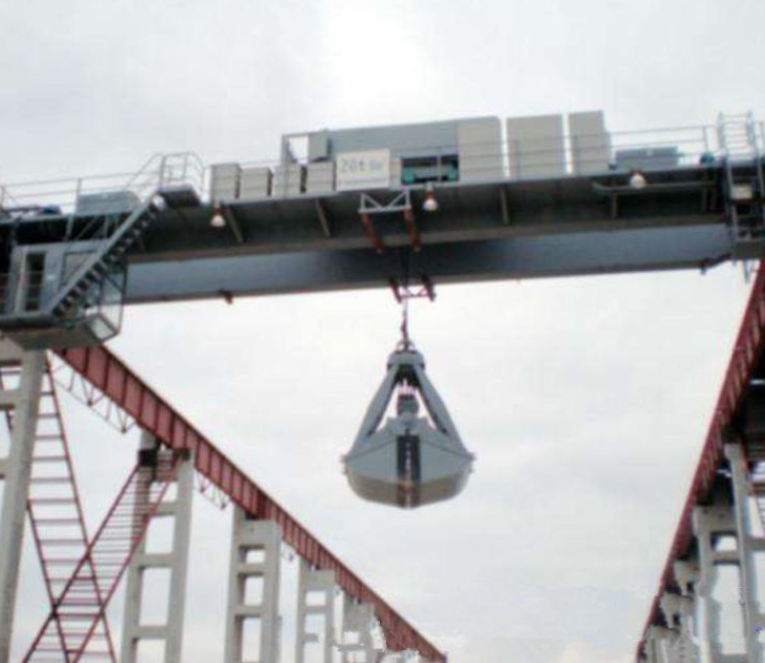

產品安裝于單梁起重機,廣泛用于港口、碼頭、貨場、礦山、車站、煤場倉庫、建筑工地和水中作業等場所,裝載各種散貨、圓木、礦物、煤炭、砂石料、土石方等。由于作業形式的不同,在單梁起重機上配置抓斗能大大提高裝卸效率,不需要輔助人員,由操控室操作人員單人即可完成,節省了大量輔助工作時間。

二、單主梁起重機抓斗技術參數表
加工定制 | 是 | 品牌 | 浩鑫 | 型號 | LZ-1T18M |
起重機類型 | 單梁起重機 | 操作形式 | 地操 | 結構形式 | 焊接 |
跨度 | 18(米) | 有效起升高度 | 14(米) | 額定起重量 | 10(噸) |
適用范圍 | 單主梁橋式起重機 | 大車運行速度 | 40(m/min) | 規格 | 起重機抓斗 |
配備了0.5m3、0.75m3、1.0m3及1.5m3輕型抓斗和起升開閉運行裝置,是一種輕型抓斗起重設備,可用來抓取物料密度小于1 噸/米3以下的散?;蛲诰蜉^松的土壤,適用起重量2噸、3噸、5頓,跨度7.5米~22.5米,工作級別為A3~A5,工作環境溫度為-25~+40,根據用戶要求,可為用戶進行非標準產品的設計與制造。

三、單梁起重機抓斗工作原理

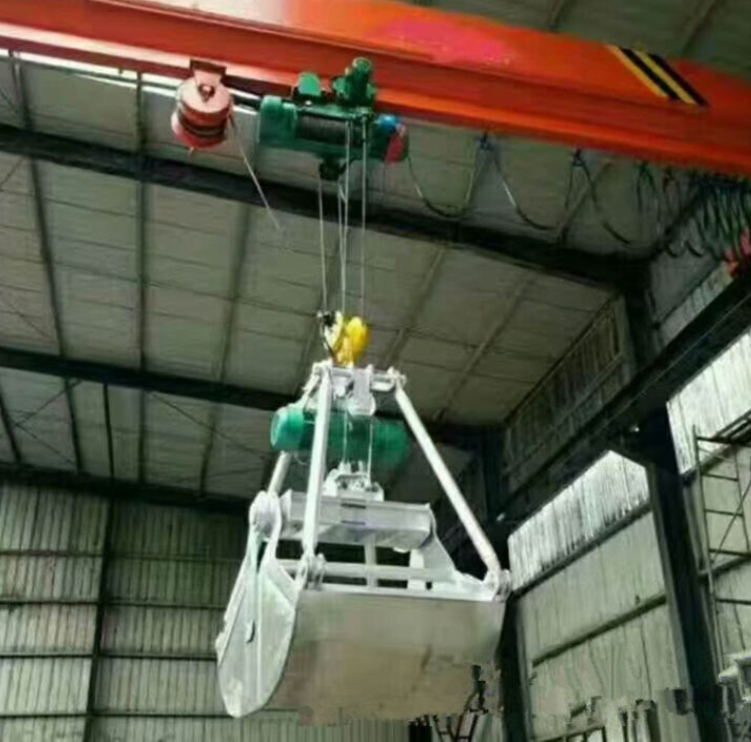

用于只有一個起升卷筒的起重機上,其開閉機構簡單、裝卸料時開閉靈活自如,整機拆掛較為方便,適用于水下及陸上作業進行抓取、轉堆。此抓斗無法在空中進行張合動作。其開閉主要依靠彈性元部件、滑架結構、鎖鉤等相互配合運動。抓取物料時,張開的抓斗緩慢降到物料上后,鋼絲繩繼續下降使滑架下滑,滑架上的彈簧使爪子扣在鉤口上,操作人員起升滑架使下橫梁上升,顎斗板閉合。卸料作業時,緩慢送到卸料場地的料堆或地面時,鋼絲繩繼續往下降,使滑架持續下滑一段距離,鉤口對抓具的壓力立即失去,在抓具頭部上壓彈簧的作用下,使抓具旋轉脫開鉤口,操作人員再度向上起升,在下橫梁和物料自重的作用下逐漸使顎張開,完成整個裝卸工作。
四、定購訂貨需知
適用于自然堆積下的散粒物料抓取作業,當抓取水下物料或特殊物料時續在訂貨時特別提出,當露天使用須帶防水設備。
