一、四索雙瓣抓斗適用范圍

適用于各種惡劣環境下高效從事廢鋼鐵大塊物料和垃圾物裝卸，已在港口、鐵路、冶金、礦山、建筑等行業廣泛使用。

二、產品參數表

三、技術參數

1、額定起重量：25t

2、物料比重： 1.0t/ m3

3、自重：≤8.9t

4、倍率：4

5、開閉索直徑：φ32mm

6、提升鏈：3.8m×2

7、滑輪直徑:≥630mm（底徑）

8、抓取比：≥1.8

四、制作工藝

1、材質選擇的具體規格：

底刃口厚度≥30mm，邊刃口厚度≥25mm，顎瓣厚度≥10mm，撐桿：WD690，撐桿/顎瓣回轉：銷軸42CrMo，表面做硬化處理；國產優質錳鋼襯套；滑輪組做表面硬化處理，雙潤滑油路；滑輪組設置鋼絲繩防跳槽裝置。開閉索導向滑輪：有潤滑油路；導輥?zhàn)?/span>表面硬化處理；軸 42CrMo，調質處理。上滑輪座：材質 WD690（或同等級高強度耐磨材料）。

2、具有高強度耐磨板材的材質證明。

3、底部焊接4只防傾覆塊。

4、表面處理和噴涂：除銹處理達到標準Sa2.5級；702環氧富鋅底漆，干膜厚約75mm厚；842環氧云鐵中間漆，干膜厚約100mm厚；脂肪族聚氨酯面漆，干膜厚約30×2mm厚；

5、提供抓斗開閉鋼絲繩，并澆注閉式索節，過磅稱重后，無異議，安裝鋼絲繩。

6、銘牌用不銹鋼制作，安裝在上承梁處，顯示內容有名稱、規格、制造廠家、制造日期等主要技術參數。

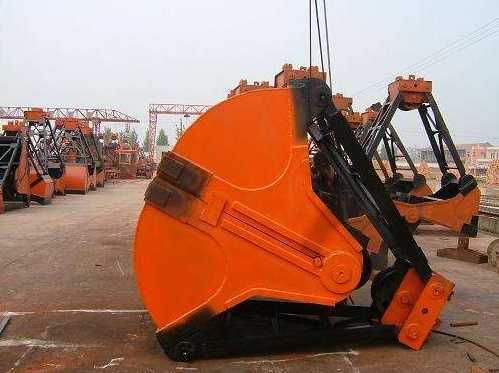

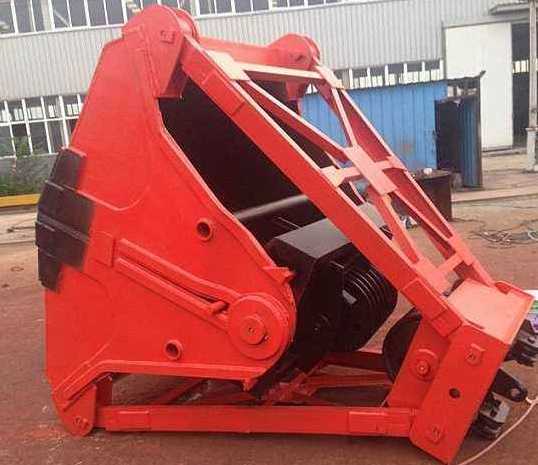

五、四索雙瓣抓斗產品圖片

六、四索雙瓣抓斗工作原理

工作開始時，支持鋼絲繩將抓斗起吊在適當位置上，然后放下開閉鋼絲繩，這時靠下橫梁的自重迫使斗部以下橫梁大軸為中心將斗部打開，當斗部開至兩耳板的碰塊相撞時，即斗部打開到極限。開斗時，上橫梁滑輪和下橫梁滑輪中心距加大，然后支持鋼絲繩落下，將已打開的抓斗，落在要抓取的松散堆積物上面，再收攏開閉鋼繩，將上橫梁滑輪與下橫梁滑輪的中心距恢復到原來的位置，這樣就完成了抓取物料過程。在閉合的斗部里已裝滿了物料，提升開閉鋼絲繩，整個抓斗亦被吊起，經行車移動到所需卸料場地上，開斗卸下所取的物料。

七、維護保養

1、使用時，先去掉抓斗上的固定塊使抓斗能開閉自如；

2、檢查各油孔部位并將黃油注滿；

3、檢查各聯接部位是否松勁，或松了，須先擰緊；

4、操作前將鋼絲繩調整，使抓斗處于自由的平衡狀態。
