一、產品簡介

綜合運用電液壓力機械技術，抓取力度大，全自動化程度較高，多用于鐵礦、廢鐵料、廢舊鋼制品、垃圾堆等散裝物料的裝卸工具。

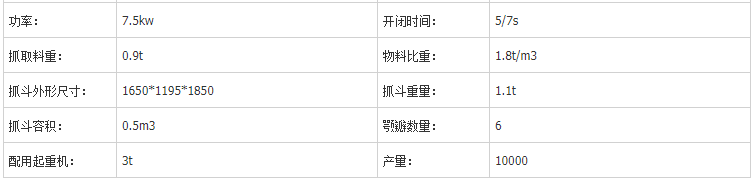

二、產品參數表

三、電動液壓抓斗結構組成

1、殼體；2、斗瓣；3、油箱及油缸；4、吊環及卸扣；5、電機；6、液壓泵系統。

四、電動液壓抓斗分類及應用場合

具體分類及應用場合如下，供客戶參考：

1、雙瓣式：主要配合單鉤起重機用于抓取各類散貨，常用于船舶、碼頭等。

2、多瓣（桔瓣）式：主要配合單鉤起重機用于抓取生活垃圾、廢鋼等物料，常用于環保電廠、鋼廠等。

3、木材抓斗：主要配合單鉤起重機用于裝卸原木，常用于木材堆場、碼頭等。

4、矩形抓斗：主要配合單鉤起重機用于航道清理生活垃圾，或用于鋼廠裝卸火車車廂內的廢鋼等。

5、秸稈抓斗：主要配合單鉤起重機用于裝卸堆垛困扎好的秸稈，常用于環保電廠。

電動液壓多瓣抓斗主要用于廢鋼、生鐵、石塊等不規則散貨的裝卸，適用于鋼廠、垃圾焚燒處理、港口、鐵路中轉等場合。

電動液壓雙瓣抓斗適合任何起重機的裝卸，最大粒度直徑不超過100mm的散貨，特別是配套使用集裝箱橋機、船用吊、多功能門機上可大大提高起重機綜合使用性能。

電動液壓多瓣、雙瓣抓斗是依靠抓斗本身攜帶的電動液壓系統完成抓斗的開閉動作，綜合采用了電氣液壓、機械技術、系統設計，自動化程度高、高效節能、挖掘力和閉合力高于同規格繩索式抓斗。

五、電動液壓抓斗產品特點

本產品結構緊湊，造型美觀，節約能源及操作簡便，根據不同的行業和使用場合及抓取物料的不同選型分為，抓爪分為多瓣式和兩瓣式。(多瓣分為圓形和矩形，斗爪有封閉形、半開形和開形)

1、電機啟動電流小，對電器元件有保護作用，減小對電網的負荷，保證整套設備正常工作；

2、液壓系統啟動壓力沖擊小，不容易爆管

3、系統剛性高，速度穩定性好

4、維護方便，維修簡單

5、抓斗工作時噪音小，工作平穩

6、抓斗可連續24小時工作且故障率低。

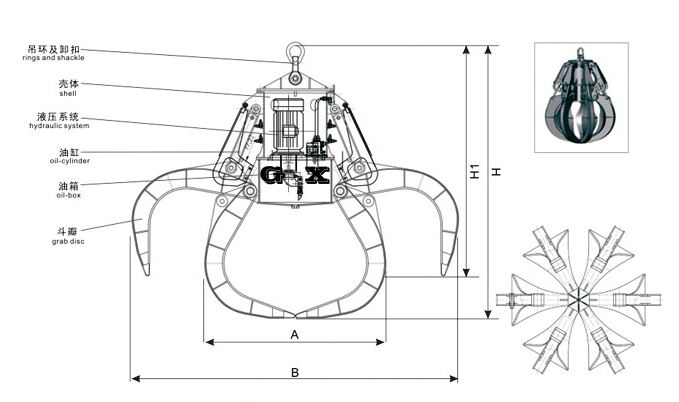

六、電動液壓抓斗設計圖紙

七、產品圖片及使用案例

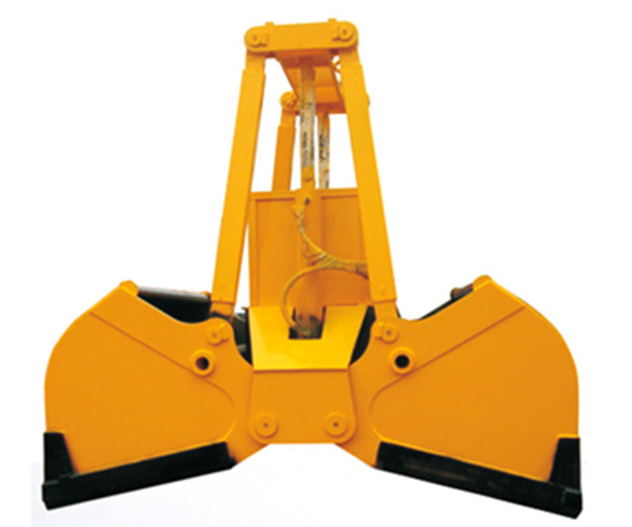

電動液壓雙瓣抓斗圖片

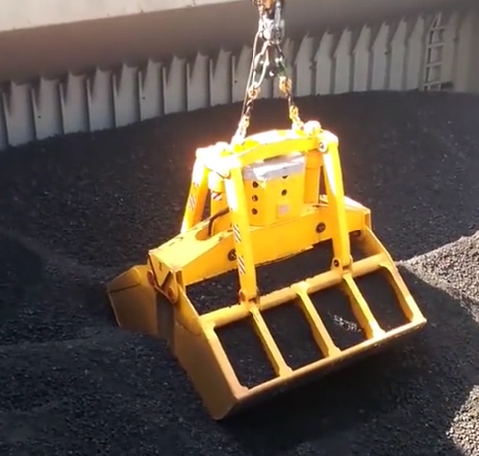

煤渣抓取中

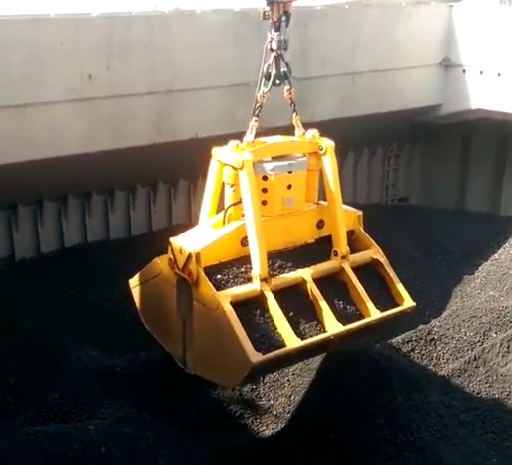

煤渣抓取完畢

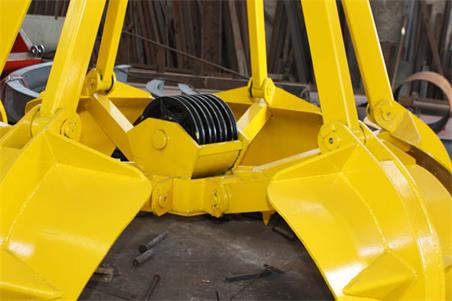

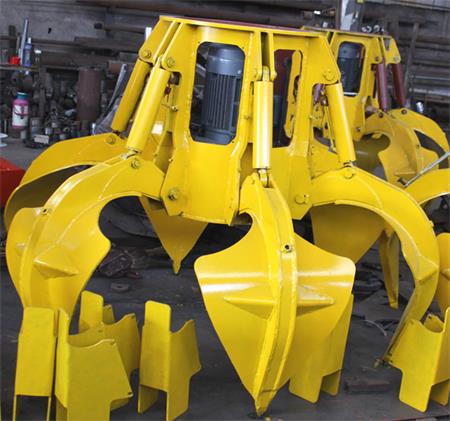

電動液壓多瓣式抓斗圖片

八、電動液壓抓斗工作原理

開啟原理：當電機運轉時，液壓泵從油箱中泵出液壓油。當抓斗需要打開時，液壓油通過單向閥經壓力管道流向油缸的桿腔。同時，壓力油將打開液壓控制單向閥的回油口。沒有桿腔的油缸中的機油將通過回油濾清器返回油管并返回油箱。當氣缸活塞桿向氣缸收縮時，抓斗逐漸打開。電機關閉時，單向閥和液壓單向閥可以鎖定油缸內的油壓，防止抓斗自動關閉。
      閉環原理：當馬達運轉時，液壓泵將泵放入壓力管并操作電氣柜。液壓油通過單向閥和壓力管進入氣缸的無桿腔。同時，壓力油打開道路液壓控制單向閥控制油路，使油缸中的液壓油通過壓力管路進入桿腔，液壓控制單向閥通過回油管和機油濾清器流回油箱。
